制芯工程-方形铝壳电芯卷绕机

产品说明

该设备主要用于方形铝壳电池裸电芯的自动卷绕，正负极片和隔膜主动放卷，经过自动纠偏，自动张力控制后，与隔膜一同按照工艺要求进行自动卷绕。

示意图

基本参数

1. 单机产能：6PPM（极片长≤6000mm）。

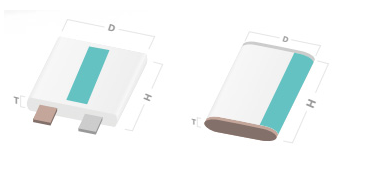

2. 适用电芯尺寸：W:80-180mm,H:90-220mm,T:10-30mm。

3. 卷绕方向：逆时针卷绕。

4. 卷绕对齐度：±0.3mm。

5. 极片切断位置精度：±0.5mm。

标准配置

1. 极片自动换卷功能

2. EPC纠偏、蛇行纠偏、夹持纠偏系统

3. 双工位/三工位转塔结构

4. 自动吸尘、除铁、除静电功能

5. 张力控制及测张力系统

6. 电芯下料预压系统

7. Hi-pot耐压测试功能

可选配置

1. 隔膜自动换卷功能

2. 极片坏品不带隔膜单卷功能

3. 极片切断贴保护胶功能


4. CCD极片隔膜对齐度在线检测功能


5. 毛刷除尘、高压除尘


6. FFU空气净化系统

设备特性

1. 高速卷绕，最高设计线速度2500mm/s。

2. 卷绕张力实时测量监控功能,张力波动≤4%。

3. 极片、隔膜全隔断封闭罩壳。

4. 伺服闭环低张力精密控制系统。
