制片工程-制片机

产品说明一款采用五金模具来实现正负极极片成型的锂电池叠片工艺设备。示意图基本参数工作方式:静态模具冲切+裁切模切速度:≤150PPM料卷宽度范围:100-300mm极片裁切长度范围:100-200mm极片长度精度:±0.2mm[/容靠左]标准配置单放卷单收卷结构,卷径最大600mm恒张力精密控制系统EPC/蛇行双纠偏系统高精度低毛刺极耳冲切系统切割粉尘自动吸除功能可选配置可选配双放卷双收卷,双放卷...
  • 编辑:上海施努卡工业自动化有限公司
  • 更新:2020-04-25
  • 分类:制片工程
  • 浏览:10781

详细信息


产品说明

一款采用五金模具来实现正负极极片成型的锂电池叠片工艺设备。

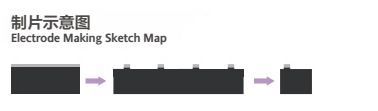

示意图


基本参数

  1. 工作方式:静态模具冲切+裁切

  2. 模切速度:≤150PPM

  3. 料卷宽度范围:100-300mm

  4. 极片裁切长度范围:100-200mm

  5. 极片长度精度:±0.2mm[/容靠左]

标准配置

  1. 单放卷单收卷结构,卷径最大600mm

  2. 恒张力精密控制系统

  3. EPC/蛇行双纠偏系统

  4. 高精度低毛刺极耳冲切系统

  5. 切割粉尘自动吸除功能

可选配置

  1. 可选配双放卷双收卷,双放卷单收卷,材料自动换卷

  2. CCD尺寸检测,缺陷检测,贴标功能等

  3. 毛刷除尘、高压除尘、离子风除尘、除铁等功能

  4. 双放卷条件下,可选配自动接带或手动接带

  5. 可扩展为:激光制切机,切片制片一体机等

  6. 不良品自动贴胶功能

设备特性

  1. 裁切处无废料

  2. CCD精度高,误检率≤1%,漏检率≤0.5%

  3. 下料位置极片堆叠整理,对齐度≤2mm
